图1  广东煤基碳材公司原料制得的中间相沥青偏光图

煤基中间相沥青是煤沥青（包括煤液化沥青、煤焦油沥青）为原料，进行沥青精制纯化，经过加氢为氢化沥青，再进行催化反应或热缩聚反应等工艺，并经除杂脱轻处理，而制备得到各向异性的中间相沥青。

图2 广东煤基碳材料研究有限公司制备的煤基中间相沥青偏光图

中间相沥青由于可用于制备高性能高导热碳纤维、高端泡沫碳、高导热碳碳复合材料等先进碳材料，掌握中间相沥青工业化生产技术的日本、美国近些年一直对我国封锁禁运该产品及技术。可见中间相沥青对我国来说是宝贵而稀缺的。

一、产品性能

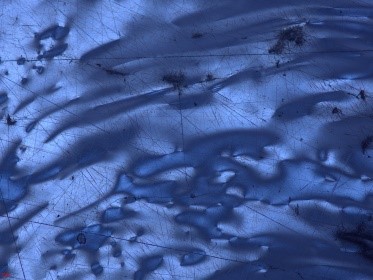

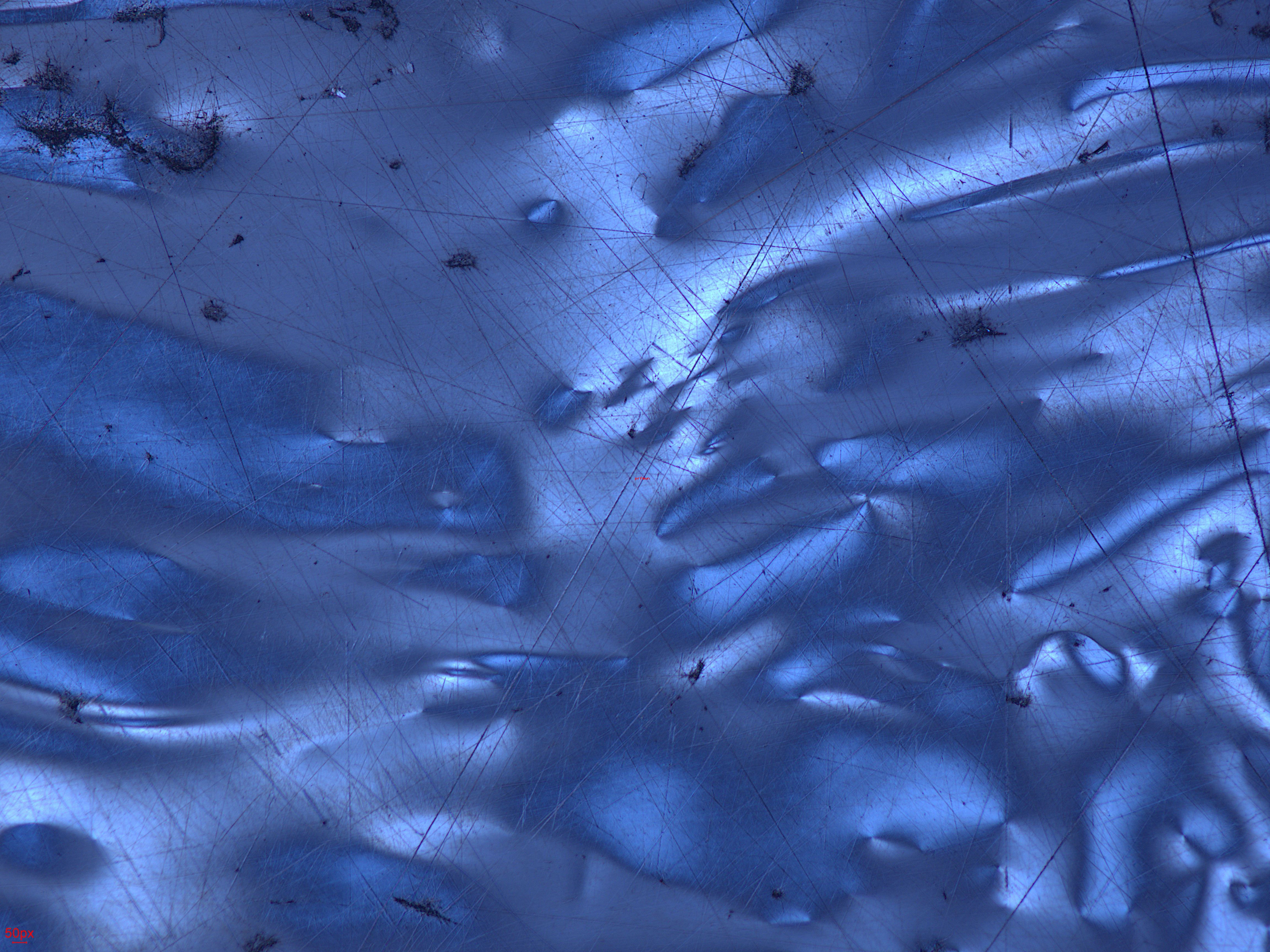

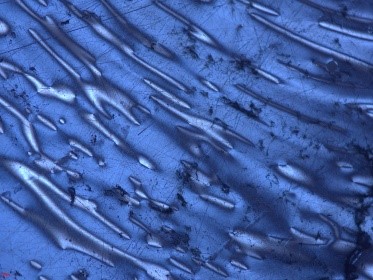

本公司经过艰苦研发，已掌握中间相沥青制备的核心技术，以煤液化沥青为原料，已能稳定制备得到广域流线型的可纺级沥青（头图）。

        表1 广东煤基碳材料研究有限公司中间相沥青基本性能指标

二、产品应用

  公司以煤液化沥青为原料进行热缩聚反应制备出可纺中间相沥青，其软化点在260-300℃，中间相含量≥95%，分子量分布较均匀（甲苯不溶-喹啉可溶即TI-QS组分含量为66~67%），基于以上性能对中间相沥青进行单孔熔融纺丝，制备出可连续纺丝15min的中间相沥青纤维，样品如下。

  后续继续将丝束进行氧化不熔化、炭化、石墨化处理以便得到成品中间相沥青基碳纤维。

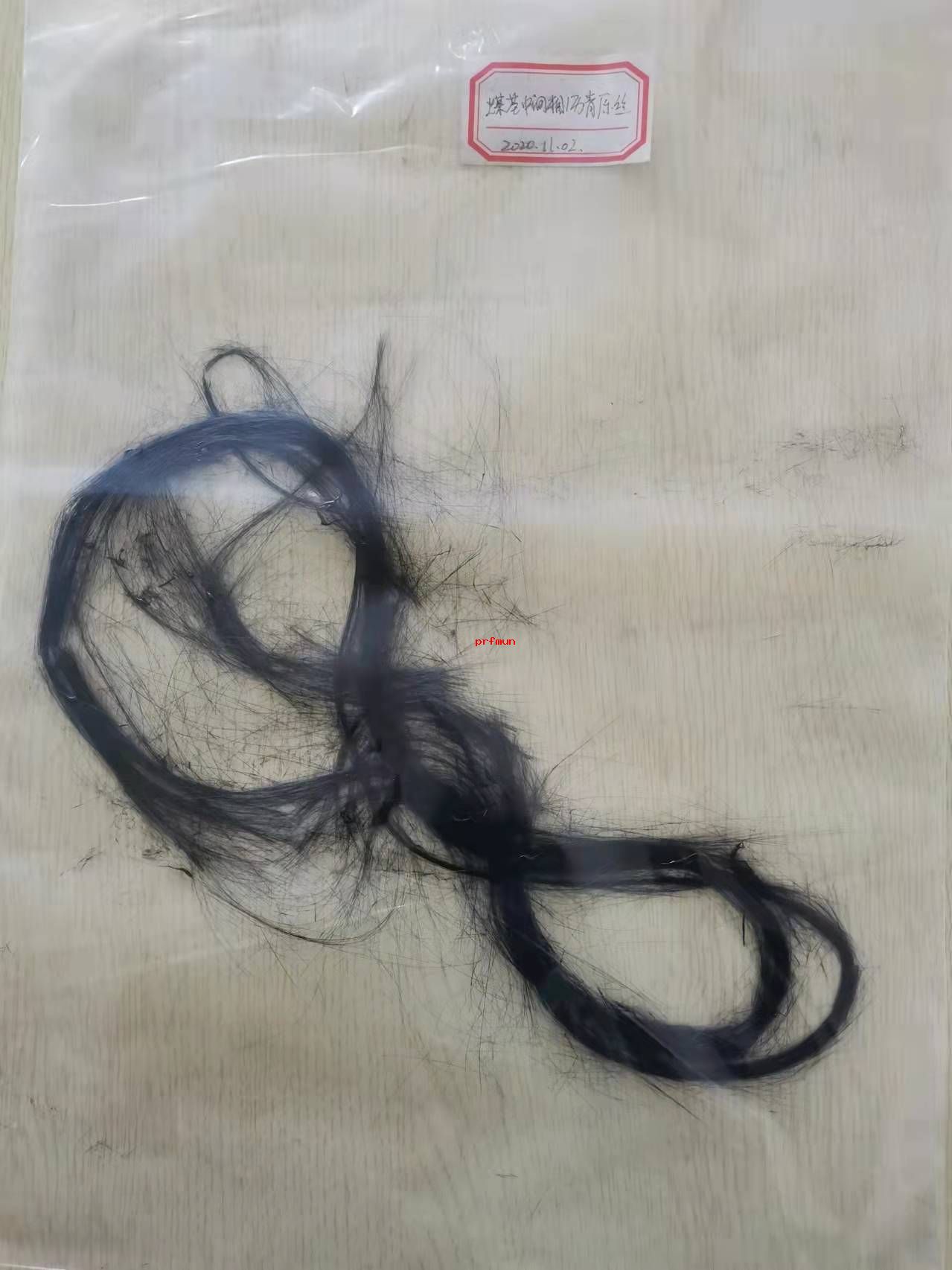

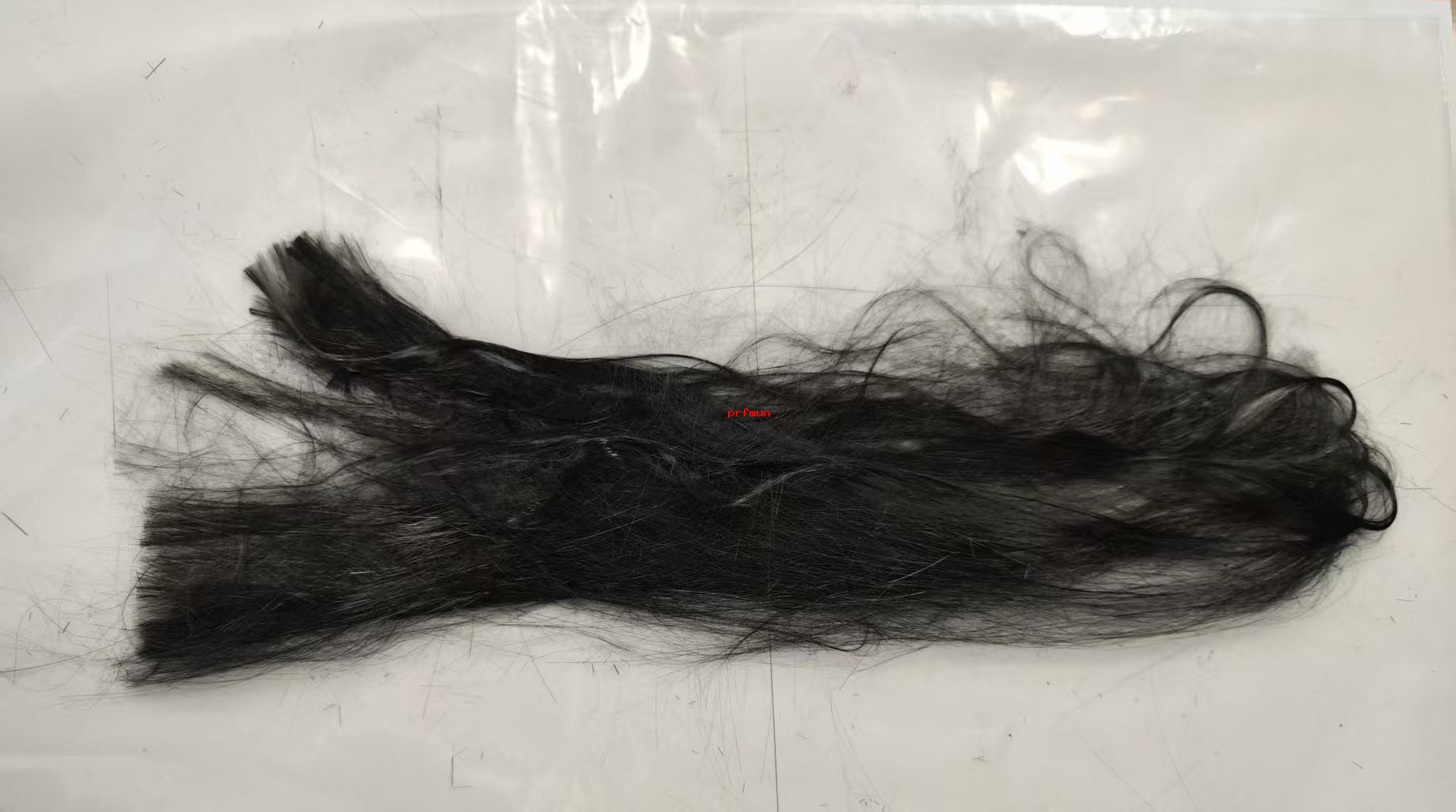

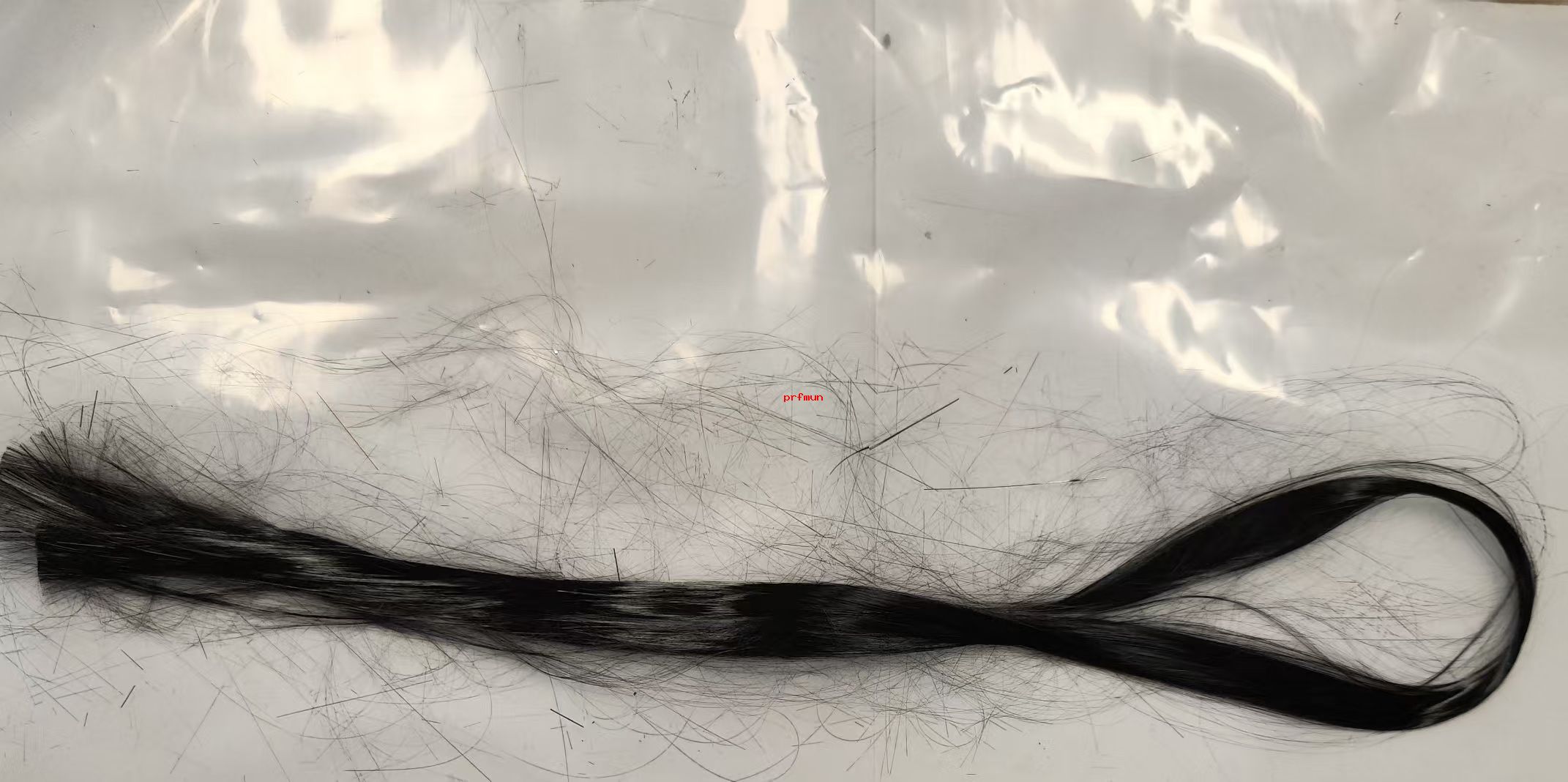

图3 自主制备的中间相沥青进行纺丝得到的丝束
